技术领域：本实用新型涉及汽车零部件外表面喷胶、喷漆等用途的专用涂装工艺。

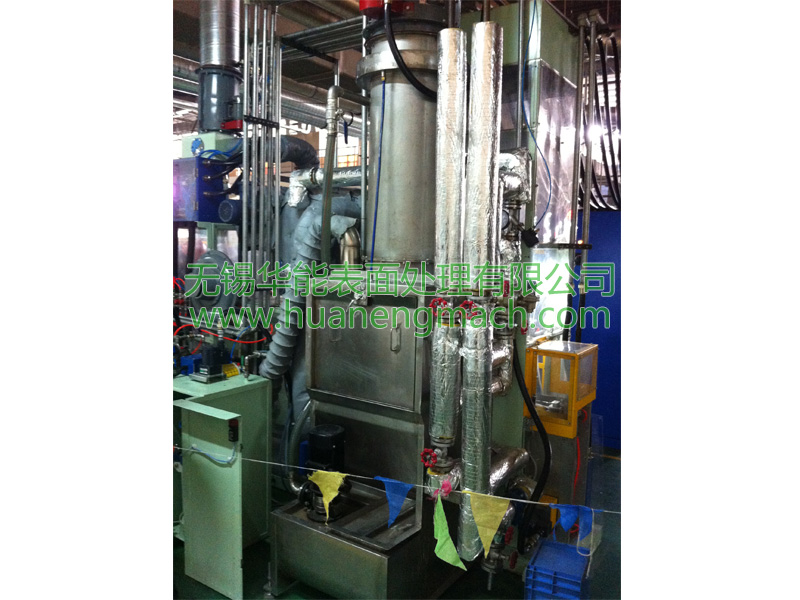

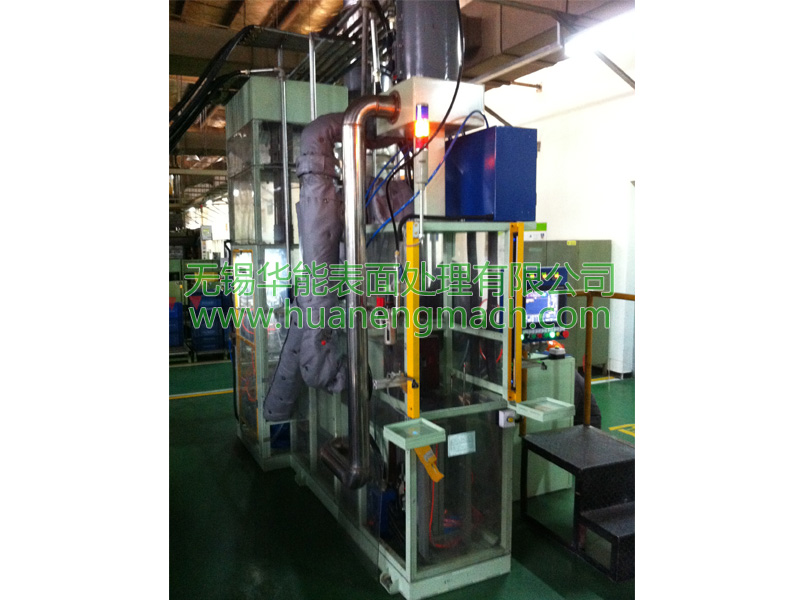

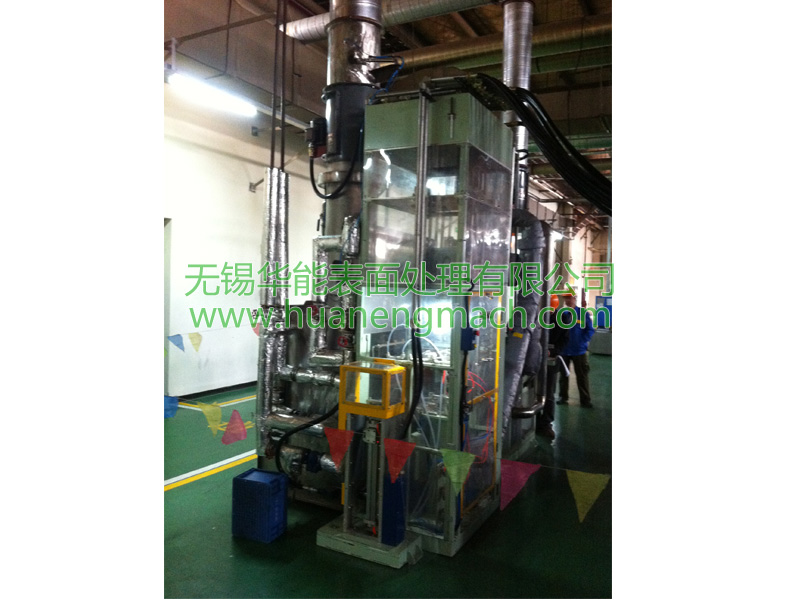

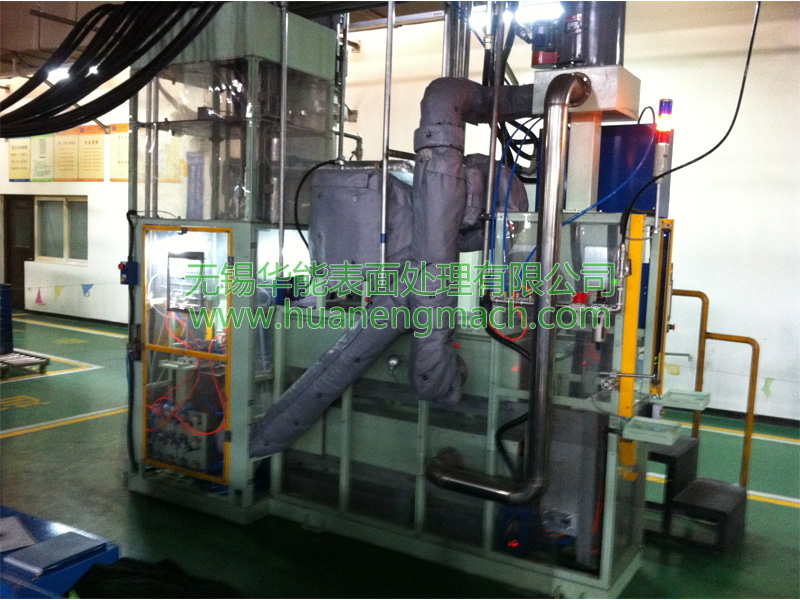

背景技术：汽车零部件制作过程中，工件经过前处理后需进行喷胶、喷漆等表面处理。应市场需求设计一套“工件在上下两层输送流转的涂装机”——2HC涂装机。根据不同的工件制作工装，工件放在工装上，工装随输送装置行走。作业人员在上层一端装上工件。工件随工装上往另一端输送，同时工件被预热（热态下的工件对涂层吸收率高），预热后进行自动喷涂，到另一端时，由升降机构带动其下降至一层往回输送，进行高温干燥，回到作业端时升降机构将其顶升至上层，下料。

工艺：上料—预热—喷胶/漆—移动至下层—高温干燥—低温干燥—移动至上下料处—下料

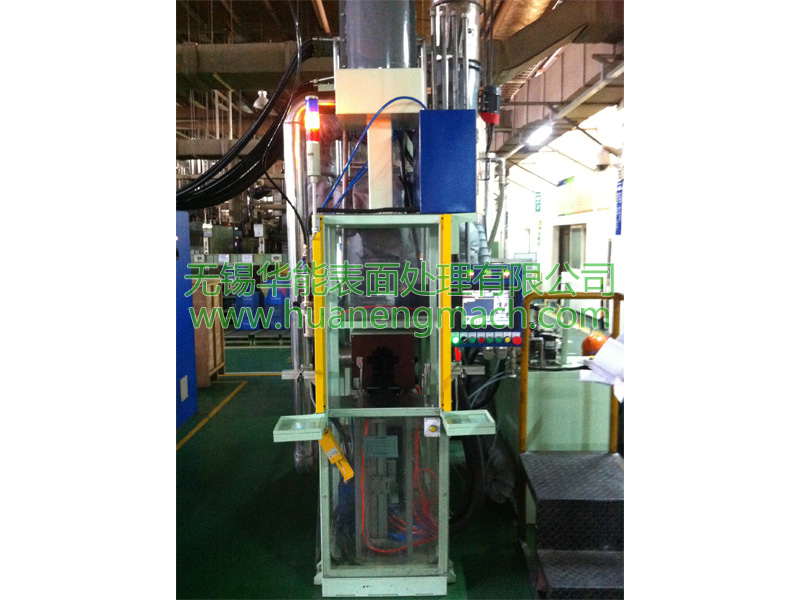

在喷装过程中，①喷涂时工件自转；③有3把喷枪：2把固定喷涂、1把摆动喷涂。③有预热烘干装置。④吸废气装置：水帘喷房（废气通过水帘式的过滤装置）⑤预设定工作程序，PLC控制。⑥作业处有安全光栅，上下料时手臂通过光栅，输送装置停止，手臂离开，输送装置运行。

特点：由于采用双层输送，整机宽度缩小，占地少；有烘干装置，省喷涂剂、工作节奏快；工件能自转且喷枪有摆动动作，喷涂效果更好；有吸废气装置，更环保；有安全光栅，更安全、操作更简便、更高效。
